Động cơ khí nén điều khiển van là gì

Động cơ khí nén điều khiển van hay còn có một số tên gọi khác như: Thiết bị truyền động khí nén, bộ truyền động xy lanh khí nén, bộ điều khiển khí nén Là một thiết bị có chức năng điều khiển các dòng van cơ tạo ra các trạng thái đóng mở.

Bộ truyền động khí nén có tên tiếng Anh là Pneumatic actuator có khả năng điều khiển từ xa thích hợp sử dụng trong những hệ thống đường ống công nghiệp, độ bền cao không dùng động cơ đốt trong nên nó an toàn tuyệt đối và không xảy ra hiện tượng cháy nổ, một thiết bị có độ uy tín cao và được tin dùng rộng rãi tại thị trường Việt Nam. Bộ điều khiển van khí nén là một thiết bị cực kỳ quan trọng trong việc điều khiển vận hành van điều khiển bằng khí nén từ xa.

Thiết bị sử dụng nguồn khí được nén với áp suất cao, sau khi được cấp nguồn khí này sẽ giãn nở và làm thay đổi các bộ phận bên trong làm chuyển động chúng đi theo một quỹ đạo có sẵn, tình trạng On/Off của thiết bị này khá là nhanh chỉ khoảng từ 1-2s.

Động cơ khí nén điều khiển van
Động cơ khí nén điều khiển van

Cấu tạo của động cơ khí nén điều khiển van

Mời các bạn xem hình ảnh sau

Cấu tạo của động cơ khí nén điều khiển van
Cấu tạo của động cơ khí nén điều khiển van
  1. Vỏ ngoài hay còn gọi là thân của sản phẩm, thường có độ kín cao được làm từ kim loại như nhôm hoặc thép không gỉ
  2. Các bánh răng và Piston
  3. Bulong có chức năng chỉnh đóng mở van theo các góc độ khác nhau
  4. Vòng bi
  5. Trục bánh răng có khả năng xoay theo lập trình sẵn
  6. Chốt định vị
  7. Lò xo cung cấp lực đàn hồi giúp động cơ luôn đóng hoặc luôn mở khi không có khí nén
  8. Vòng bi bảo vệ
  9. Bulong cố định giữa vỏ ngoài vao khung
  10. Màu báo hiển thị tình trạng hiện tại của van

Nguyên lý hoạt động của bộ truyền động khí nén

Khi động cơ khí nén điều khiển van tiếp nhận khí nén từ bên ngoài vào hệ thống, lúc này cơ cấu chấp hành xy lanh có nhiệm vụ chuyển đổi khí nén thành năng lượng cơ học chủ yếu là chuyển động xoay (một số dòng khác có thể chuyển đổi thành thẳng đứng) bộ phận trục bánh răng. Bộ phận trục bánh răng sẽ được liên kết với trục ty của các dòng van cơ, chính vì vậy trục bánh răng quay đồng nghĩa với việc trạng thái đóng hoặc mở đã được thay đổi.

Khi đã thay đổi trạng thái, thiết bị luôn cần giữ nguồn khí nén liên tục và đều để duy trì trạng thái này, việc mất khí nén đột ngột sẽ làm van trở về trạng thái ban đầu

Có những loại động cơ khí nén điều khiển van nào

Bộ truyền động khí nén tác động đơn

Bộ truyền động khí nén tác động đơn
Bộ truyền động khí nén tác động đơn

Tác động đơn tức là tác động một lần, cấp khí 1 lần

Sau khi cấp khí thiết bị sẽ thay đổi trạng thái, cần cấp khí nén liên tục để duy trì trạng thái hiện tại của van

Ngừng cấp khí nén đồng nghĩa với việc thiết bị này sẽ trở về trạng thái ban đầu

Thiết bị này có ưu điểm khi không cần phải cấp nhiều lần khí rườm ra, có thể hoán đổi trạng thái ban đầu từ đóng sáng mở linh hoạt

Mua sản phẩm tại: ĐÂY

Bộ truyền động khí nén tác động kép

Bộ truyền động khí nén tác động kép
Bộ truyền động khí nén tác động kép

Thiết bị tác động kép tức là tác động 2 lần, thích hợp sử dụng cho những dòng chảy có áp suất cao

Có giá thành rẻ hơn so với tác động đơn, tuy nhiên những tính năng, những ưu điểm đều giống nhau không thay đổi

Khi cấp khi 1 lần các xy lanh tạo ra trạng thái mở, đồng thời sẽ duy trì trạng thái này

Để đóng thiết bị ta lại cấp 1 cổng khí còn lại. Có thể hiểu ngắn gọn là 1 cổng cấp khí để mở và 1 cổng cấp khí đóng

Mua sản phẩm tại: ĐÂY

Động cơ điều khiển khí nén ON/OFF

Động cơ điều khiển khí nén ON/OFF
Động cơ điều khiển khí nén ON/OFF

Đây là một thiết bị sử dụng để đóng mở cơ bản tức là đóng hoàn toàn hoặc mở hoàn toàn

Được làm từ hợp kim nhôm có độ chịu lực cao, khả năng chống nước, bụi bẩn tiêu chuẩn quốc tế

Sử dụng rộng rãi trong hầu hết các đường ống tại các khu công nghiệp hiện nay

Có nhiều ưu điểm vượt trội như: dễ sử dụng, giá thành vừa phải, hoạt động lâu dài trên 10 năm, an toàn không gây cháy nổ

Mua sản phẩm tại: ĐÂY

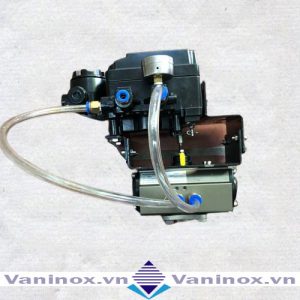

Động cơ điều khiển khí nén tuyến tính

Động cơ điều khiển khí nén tuyến tính
Động cơ điều khiển khí nén tuyến tính

Động cơ tuyến tính hay còn có tên gọi khác là động cơ điều khiển đóng mở theo góc

Sử dụng tín hiệu đầu vào từ 0 – 20mA tương đương với các góc độ từ 0 – 90 độ của đĩa van cơ

Sản phẩm thích hợp sử dụng để điều tiết những dòng chảy có áp suất thấp, các dòng chảy có lực chảy vừa phải

Bộ phận tuyến tính cũng có thể được coi như là một phụ kiện của On/Off do được tích hợp riêng

Mua sản phẩm tại: ĐÂY

Thiết bị truyền động khí nén KosaPlus

Thiết bị truyền động khí nén KosaPlus
Thiết bị truyền động khí nén KosaPlus

Là thiết bị có xuất xứ từ thương hiệu KosaPlus đến từ Hàn Quốc đây là một trong những hãng chuyên sản xuất thiết bị truyền động hàng đầu tại Châu á

Đôi ngũ nhân viên hùng hậu, giàu kinh nghiệm, luôn không ngừng phát triển cải tiến các sản phẩm của mình

Nhà máy với quy mô lớn, công nghệ sản xuất hiện đại, dây truyền hiệu chuẩn qua nhiều bước, luôn đảm bảo tối đa quyền lợi của khách hàng

Đem lại hàng thật, giá trị thật, các sản phẩm của KosaPlus đều được bảo hành chính hãng 1 năm và kỹ thuật trọn đời

Mua sản phẩm tại: ĐÂY

Thiết bị truyền động khí nén Haitima

Thiết bị truyền động khí nén Haitima
Thiết bị truyền động khí nén Haitima

Thiết bị có nguồn gốc từ Đài Loan, sản phẩm có chất lượng khá là đồng đều, giá thành rẻ hơn so với KosaPlus

Tiêu chuẩn an toàn và thân thiện với môi trường IOS 9100, an toàn với nguồn nước sạch cũng như không bị cháy nổ.

Được thành lập từ năm 1984 xâm nhập vào thị trường Việt Nam từ những năm 2000 hãng đã chiếm được lòng tin của nhiều khác hàng

Nhà máy được đặt ở nhiều quốc gia trên thế giới như: Trung Quốc, Hà Lan, Italia, mỗi nhà máy đều có một nhiệm vụ riêng

Mua sản phẩm tại: ĐÂY

Lúc nào nên sử dụng động cơ khí nén điều khiển van

Như đã nói ở trên, thiết bị này là một bộ phận điều khiển được lắp vào bộ phận van cơ, vì vậy khi khách hàng cần một thiết bị có khả năng điều khiển tự động, đóng mở nhanh, an toàn, thân thiện với các dòng chảy thì đây là một thiết bị không thể thiếu được nếu các bạn là chủ của 1 doanh nghiệp cần phải xử lý các chất lỏng hàng ngày

Những đường ống cần đóng mở từ xa như: vị trí trên cao, dưới lòng đất, hoặc những vị trí mà con người ít khi đặt chân đến, giúp đóng mở những đường ống này trở nên dễ dàng hơn, độ bền cao giúp thiết bị không cần phải bảo trì thường xuyên kể cả khi hoạt động liên tục

Giá bán của động cơ khí nén điều khiển van

Giá bán của sản phẩm này giao động từ 2 – 10 triệu VND tùy vào thương hiệu, mẫu mã của sản phẩm, càng được trạng bị nhiều tính năng cao cấp thì giá bán càng cao, vì vậy quý khách cần làm rõ mục đích của mình là gì để lựa chọn thiết bị phù hợp tránh lãng phí tài chính

Dựa vào yếu tố độ bền của chất liệu, thương hiệu, nhà cung cấp là gì mà quyết định đến giá bán của sản phẩm, để mua thiết bị cũng như nhận báo giá van công nghiệp, van – thiết bị điều khiển van bằng khí nén, Quý Khách Hàng vui lòng liên hệ theo hotline.
