Van bướm điều khiển bằng khí nén

Van bướm điều khiển bằng khí nén

Mã sản phẩm AD, HTD

Thông Tin Bạn Cần Biết Về Pneumatic actuator

- Tên gọi: Van bướm điều khiển bằng khí nén

- Nguồn gốc xuất xứ: Hàn Quốc hoặc Đài Loan

- Hãng sản xuất: Kosaplus, Haitima

- Hoạt động: đóng mở on/off hoặc tuyến tính

- Thân van bướm: Thân gang cánh inox goăng cao su

- Nhiệt độ làm việc tối đa: 180 độ C

- Tình trạng hàng hóa: Hàng mới 100%

- Bảo hành : 18 tháng

Đánh giá

Lượt xem: 40801

Tìm hiểu về van bướm điều khiển khí nén

Van bướm điều khiển khí nén ngày càng được ứng dụng rộng rãi hơn cho các công trình xử lý nước sạch, nước thải, nước có hóa chất ăn mòn, các ngành thực phẩm, các nhà máy thức ăn chăn nuôi, các trạm trộn bê tông, các nhà máy xi măng và xăng dầu. Ngày nay với sự phát triển của khoa học kỹ thuật cũng như thời đại công nghệ 4.0 vận dụng vào thực tiễn của  các hệ thống tự động hóa vào sản xuất thì van bướm điều khiển khí nén đóng vai trò hết sức quan trọng, chúng gúp chúng ta tiết kiệm được chi phí nhân công vận hành, hoạt động nhanh, chính xác, hiệu quả, bảo đảm an toàn, giá thành rẻ và tận dụng nguồn khí nén hiện có của nhà máy.

Để biết được những ưu điểm và tính năng thực sự của van bướm điều khiển là gì thì ít ai biết và năm rõ được. Nên chúng ta sẽ cùng nhau tìm hiểu cụ thể hơn về thiết bị này trong bài viết dưới đây.

van-buom-dieu-khien-khi-nen

Định nghĩa

Van bướm điều khiển khí nén là một sản phẩm nằm trong nhóm van bướm công nghiệp, dạng van đóng mở bằng khí nén thông qua hệ thống dẫn động khí nén làm di chuyển piston thông qua hệ thống bánh răng cung cấp lực momen soắn cho trục của van và làm xoay cánh bướm ở trạng thái đóng sang trạng thái mở hoàn toàn ở góc 90 độ. Đối với dạng tuyến tính 4-20mA thì đóng mở theo góc.

Ưu điểm

Một trong những ưu điểm nổi bật nhất của van bướm điều khiển bằng khí nén chính là khả năng truyền nguồn năng lượng đi xa hơn với vận tốc và quãng đường lớn hơn. Độ nhớt của khí nén rất nhỏ, việc tiêu thụ áp suất trên đường dẫn cũng thấp hơn chính vì thế độ an toàn khi sử dụng cao hơn, ít khi xảy ra các tình trạng hư hỏng, hạn chế việc gặp các trục trặc về kỹ thuật

- Giá thành rẻ hơn so với van bướm điều khiển điện hoặc van bi điều khiển điện.

- Sản phẩm này rất thông dụng trên thị trường nên việc tìm kiếm mua cũng khá đơn giản

- Thân van bướm là dạng Wafer nên cũng dễ dàng lắp đặt cũng như bão trì bão dưỡng

- Thời gian Đóng mở nhanh hơn van bướm điều khiển điện hoặc van bi điều khiển điện

- Sử dụng đóng mở bằng hệ thống khí nén nên rất an toàn trong phòng cháy chữa cháy.

- Hoạt động rất tốt trong các môi trường khác nhau như: Nước, Hơi, Khí nóng, dạng bột, xi măng, xăng dầu...

- Có đầy đủ các size từ DN40 - DN500 to hơn ta có thể đặt hàng được.

Hình ảnh van bướm điều khiển khí nén

van-buom-khi-nen

Cấu tạo

Đầu khí nén. Được chế tạo từ hợp kim nhôm nguyên khối, được phủ 1 lớp sơn tỉnh điện chống bám bụi chống ăn mòn và có độ bền cao, hoạt động ổn định, và đặc biệt giá thành rẻ hơn van điện có hai loại tác động đó là

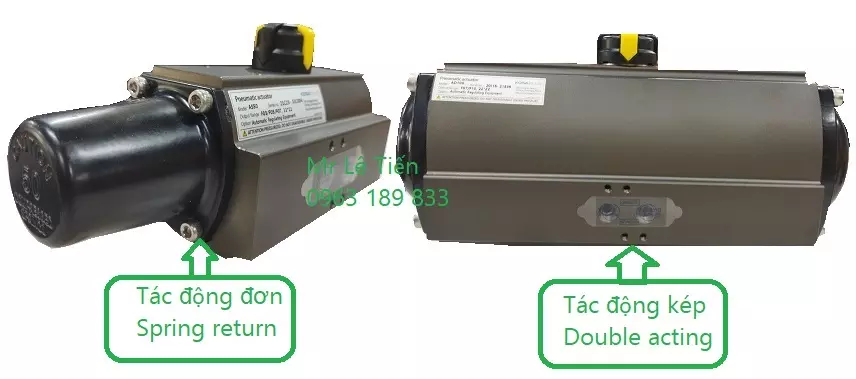

Van bướm điều khiển khí nén tác động kép

Hay còn gọi là Double acting là dạng chúng ta sử dụng rất phổ biến ở trên động cơ khí nén có 2 cửa là Open và Close  ( khi ta cấp nguồn khí nén vào cổng Open thì sẽ mở van và khi ta muốn đóng van lại thì ta cấp khí nén vào cửa Close) chúng ta cùng quan sát hình ảnh ở dưới.

van-buom-khi-nen-tac-dong-kep

Dòng sản phẩm van bướm tác động kép là sản phẩm được sử dụng nhiều, thông dụng, hàng luôn có sẵn tất cả các size, giá thành lại rẻ hơn so với dòng tác động đơn.

Van bướm điều khiển khí nén tác động đơn

Tên thường gọi là Spring return là loại lò xo tự phản hồi, có nghĩa là khi chúng ta cấp khí nén vào thì van sẽ xoay ở góc 90 độ làm van đóng hoặc mở, khi chúng ta ngắt nguồn khí nén thì lò xo sẽ bị nén và sẽ trả lại như vị trí ban đầu, chúng ta cùng quan sát hình ảnh dưới đây.

tac-dong-don

Tên thường gọi van bướm điều khiển thường đóng hoặc van bướm điều khiển khí nén thường mở

- Thân van. Được sản xuất từ chất liệu, Gang, Thép, Inox, chịu được trong các môi trường làm việc khác nhau.

- Cánh bướm. Cánh van bướm được làm từ chất liệu, Inox304, Thép, cánh van chịu được áp lực PN10, PN16, Chịu được nhiệt độ cao.

- Goang làm kín. Goang được làm từ chất liệu Cao su hoặc Teflon, Goang được liên kết giữa thân van và cánh bướm làm kín van không cho lưu chất rò rỉ ra đường ống.

Ứng dụng

- Van bướm điều khiển bằng khí nén được sử dụng rộng rãi trong các hệ thống sử lý nước, khí, hơi, gas...

+ Nhà máy sử lý nước thải, nước sạch

+ Nhà máy xi măng

+ Nhà máy hóa chất

+ Nhà máy thực phẩm....

Thông số kỹ thuật chung

- Dãi sản phẩm: DN50 - DN500 (tường tự 2''- 20'')

- Chất liệu: Thân Gang, Thép, Inox, Nhựa

- Trục và cánh bướm inox 304

- Nhiệt độ làm việc: -10 - 180 độ C

- Áp lực làm việc: PN10, PN16

- Áp lực khí nén: 0 - 8 bar

- Goang làm kín: Teflon, EPDM

- Kiểu tác động: Tác động đơn hoặc tác động kép

- Sử dụng: Nước, Khí, Hơi, Gas...

- Xuất sứ: Hàn Quốc, Nhật Bản, Đài Loan.

- Bảo Hành: 12 tháng

Video nguyên lý hoạt động của van bướm điều khiển bằng khí nén

Chúng ta hiểu cơ bản là khi chúng ta cấp khí nén vào động cơ thì các bộ phận bánh răng ở trong sẽ chuyển động và truyền lực xuống bộ phận liên kết với trục của van bướm làm van bướm đóng hoặc mở ở góc 90 độ, còn nếu là hoạt động bằng tuyến tính thì đóng mở theo góc nhờ tín hiệu 4-20mA. Chúng ta cùng xem chi tiết hơn ở video ở dưới.

Các sản phẩm van bướm điều khiển khí nén được sử dụng nhiều nhất

Phân loại theo thương hiệu

Van bướm điều khiển khí nén Kosaplus

Hãng sx: Kosaplus

Xuất xứ: Hàn Quốc

Lịch sử hình thành

Sản phẩm động cơ khí nén Kosapkus được công ty chúng tôi nhập khẩu và phân phối độc quyền tại thị trường việt nam từ tháng 8 năm 2016 đến hiện nay.

Sản phẩm có nhiều ưu điểm nổi trội so với các sản phẩm cùng phân khúc như: Chất lượng tốt, độ bền cao, hoạt động ổn định, đảm bảo được các yếu tố PCCC,  đầy đủ các model và đặc biệt giá thành rất cạnh tranh so với các sản phẩm trên thị trường hiện nay.

Model Double acting: RD32, RD40, AD50, AD65, DN80, AD100, AD125, AD140, AD160, AD185, AD210, AD250, AD300

Model Spring return: AS50, AS65, AS80, AS100, AS125, AS140, AS160, AS185, AS210, AS250, AS300

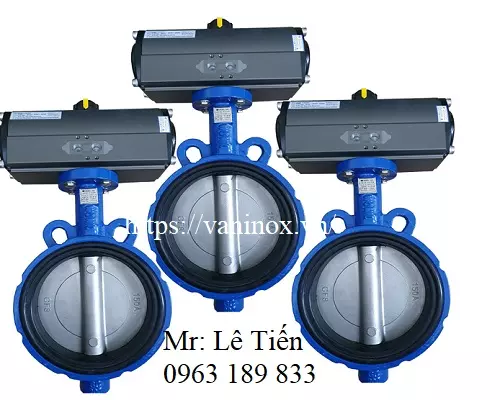

ko-sa-plusĐộng cơ khí nén Kosaplus được kết hợp với thân van bướm hãng Wonil ( Korea) tạo thành 1 bộ hoàn chỉnh, hoạt động ổn định, hiệu quả, an toàn trong đường ống.

van-buom-khi-nen-han-quoc

Thân van bướm Wonil có kiểu kết nối Wafer nên chúng ta có thể lắp đặt được với nhiều loại tiêu chuẩn mặt bích như: BS PN1, BSPN16, JIS10K... Cũng dễ dàng trong lắp đặt cũng như trong quá trình bão trì bão dưỡng.

Sản phẩm van bướm điều khiển khí nén kosaplus hàng luôn có sẵn với số lượng tất cả các size từ DN40 - DN500.

Van bướm điều khiển khí nén Haitima

Thương hiệu động cơ khí nén Haitima được công ty chúng tôi đưa vào thị trường việt nam từ năm 2015 đến nay với bấy nhiêu năm thì sản phẩm đã được rất nhiều quý khác hàng tiên tưởng và sử dụng, được đánh giá là một trong những sản phẩm có chất lượng tốt nhất hiện nay, giá thành rẻ hơn các sản phẩm khác. Tuổi thọ làm việc như nhà máy sản xuất đưa ra là đóng, mở trên 500.000 lần.

Model sản phẩm:  HTD32, HTD052, HTD063, HTD075, HTD092, HTD105, HTD125, HTD140, HTD160, HTD190

Van bướm điều khiển khí nén Haitinma ( Taiwan ) cơ bản về cấu tạo, nguyên lý hoạt động và các tính năng khác thì cũng như hãng kosaplus chỉ khác nhau về thương hiệu và hãng sản xuất động cơ khí nén .

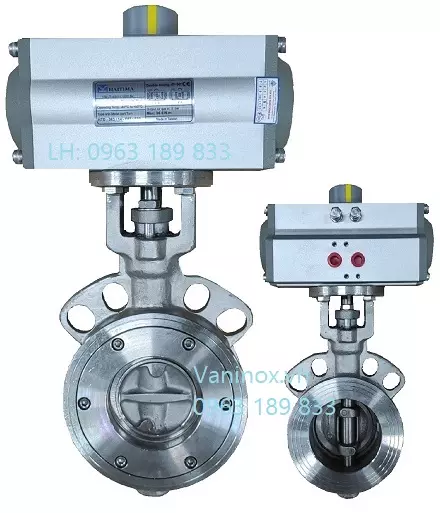

van-buom-dieu-khien-khi-nen-dai-loanĐiểm khác biệt lớn nhất là giá thành rẻ hơn so với van có xuất xứ từ hàn quốc hoặc van của các nước châu âu.

Phân loại theo chất liệu

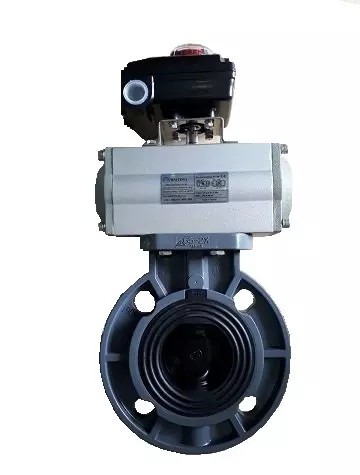

Van bướm nhựa điều khiển khí nén

Dòng sản phẩm van bướm nhựa điều khiển khí nén là dòng sản phẩm chuyên sử dụng trong các hệ thống nước có độ ăn mòn cao, các hệ thống hóa chất. các hệ thống sử lý lước thải của các nhà máy...

- Chất liệu thân và cánh van bướm nhựa là: UPVC, PVC, CPVC

- Chất liệu trục: Trục inox 304

- Van chịu áp lực: PN10, 10bar

- Kiểu kết nối: Đa tiêu chuẩn

- Tiêu chuẩn: BS

- Bảo hành chính hãng

van-buom-nhua-dieu-khien-khi-nenVan bướm nhựa có ưu điểm là trọng lượng nhẹ hơn và giá thành rẻ hơn so với van bướm gang hoặc van bướm inox, sản phẩm van bướm nhựa cũng có đầy đủ các kích thước từ DN50 - DN300, hàng đẩy đù và luôn có sẵn với số lượng nhiều.

Van bướm toàn thân inox 304 điều khiển khí nén

Van bướm inox điều khiển khí nén là gì ?.

Là loại thân van có cấu tạo bằng chất liệu toàn thân bằng inox 304, inox 316 goăng làm kín bằng Teflon PTFE chuyên được sử dụng trong các môi trường có hóa chất ăn mòn cao như các hệ thống sử lý nước thải, nhà máy hóa chất, xăng dầu, xi măng...

Một số thông tin cơ bản để chúng ta nắm được

- Chất liệu thân, trục, cánh: Đều được làm bằng chất liệu inox 304 hoặc inox 316

- Lớp lót hay còn được gọi là goăng: Chúng ta có thể nhìn hình ảnh bên dưới lớp liên kết giữa  cánh và và thân van màu trắng đấy là goăng bằng Teflon PTFE.

- Áp lực làm việc: PN16, 16bar, 1.6mpa

- Nhiệt độ làm việc: Max 180 độ C

- Kiểu kết nối: Wafer đa tiêu chuẩn

- Áp suất khí  nén làm việc: 2bar - 8bar

- Hoạt động: Đóng, mở hoàn toàn hoặc tuyến tính đóng mở theo góc

- Kích thước: DN40 - DN400

- Hãng sx: Hàn Quốc, Đài Loan

van-buom-inox-dieu-khien-khi-nen- Ưu điểm của dòng sản phẩm van bướm toàn thân inox 304, 316 là có thể làm việc rất tốt trong nhiều các loại môi trường khác nhau mà không phải lo tới việc van bị rỉ sét, ăn mòn do tác động của môi trường ...Lớp lót bên trong cũng làm việc khá tốt với nhiều lưu chất khác nhau như nước, hơi, khí nóng, xăng dầu...

Van bướm thép điều khiển khí nén

Sử dụng chất liệu thép để gia công cho toàn bộ van, giúp thiết bị có độ bền cao, sử dụng được cho nước nóng cũng như nước thải, nó có thiết kế vô cùng cứng cáp và chắc chắn, khi vỡ thép hoàn toàn không bị vụn vì đó vẫn đảm bảo được an toàn cho nguồn nước.

Một số dòng van bướm điều khiển bằng khí nén khác

Van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính là gì?. Tại sao lại gọi là tuyến tính?.

Về cấu tạo.

Được chia thành 3 bộ phận chính đó là

- Thân van bướm

- Động cơ khí nén

- Bộ tín hiệu Positinner 4 - 20mA

Vậy van bướm điều khiển khí nén tuyến tính là có bộ tuyến tính điều tiết lưu lượng khí nén đến bộ tác động khí nén từ đó tạo ra các góc mở khác nhau theo yêu cầu cài đặt . Nhận tín hiệu 4 ~ 20mA từ 1 thiết bị cảm biến như cảm biến nhiệt độ, cảm biến áp suất, cảm biến lưu lượng từ đó nó nhận lệnh và điều tiết số lượng khí nén vào buồng chứa khí nén của bộ Pnuematic và điều chỉnh góc mở của van bướm.

van-buom-dieu-khien-khi-nen-tuyen-tinh

Trong các hệ thống của chúng ta nhiều dây chuyền, hệ thống cần đóng, mở, chia ở các góc mở khác nhau để điều tiết lưu lượng, điều tiết nhiệt độ,  điều chỉnh áp suất sao cho hệ thống đấy làm việc một cách hiệu quả nhất. Chính vì vậy việc lựa chọn va bướm điều khiển khí nén tuyến tính là lựa chọn phù hợp và tối ưu nhất.

Sản phẩm van tuyến tính chúng tôi đang cung cấp là dòng được nhập khẩu chính hãng từ hàn quốc về có chất lượng cao, hoạt động ổn định, tuổi thọ kéo dài. Với đầy đủ các size chủng loại từ những size bé đến lớn. Gía thành rẻ, cam kết bảo hành chính hãng của nhà máy sản xuất. Hỗ trợ giao hàng toàn quốc.

Van bướm hai mặt bích điều khiển khí nén

Sử dụng tiêu chuẩn kết nối mặt bích giúp thiết bị liên kết với đường ống một cách chính xác và chặt chẽ, sản phẩm thường được sử dụng cho các đường ống có kích thước lớn độ gia công mạnh mẽ hơn.

Van bướm không goăng điều khiển khí nén

Dòng van này không sử dụng gioăng để làm kín, thường sử dụng tiêu chuẩn kết nối dạng kẹp, ưu điểm của thiết bị này là có kích thước nhỏ gọn, trọng lượng nhẹ, dễ dàng lắp đặt, linh hoạt, có thể lắp đặt ở những vị trí mà con người ít đặt chân đến

Các phụ kiện đi kèm khi lắp van bướm điều khiển bằng khí nén

Để một bộ van bướm điều khiển khí nén hoạt động một cách trơn tru và hiệu quả thì cũng không thể thiếu những phụ kiện đi kèm để hỗ trợ chúng ta cùng quan sát hình ảnh bên dưới.

phu-kien-khi-nen-van-buom

1. Bộ phận báo tín hiệu Limit Swith box KLS10

2. Van điện từ solenod 5/2, điện DN24V, 220VAC, 110V

3. Đầu Nối nhanh chân 8, chân 10

4. Giảm Thanh

5. Bộ lọc khí đơn, lọc khí đôi

6. Đây khí nén phi 8, phi 10

10 lý do bạn nên mua van bướm khí nén của chúng tôi

1. Hàng nhập khẩu chính hãng từ Korea, Taiwan

2. Sẵn sàng cung cấp đầy đủ chứng từ nhập khẩu như: CO, CQ. PKL...

3. Hàng luôn có sẵn tất cả các size trong kho với số lượng nhiều

4. Hỗ trợ tư vấn kỹ thuật miễn phí, tư vấn lắp đặt, tư vấn bão trì bão dưỡng

5. Giao hàng miễn phí tại nội thành hà nội, hỗ trợ giao hàng toàn quốc và quốc tế

6. Chế độ thanh toán linh hoạt, ck, tiền mặt...

7. Trình hàng mẫu nếu yêu cầu

8. Bảo hành chính hãng từ nhà máy. 1 đổi mới 1 nếu lỗi do nhà sản xuất

9. Cho dùng sản phẩm thử nếu có yêu cầu.

10. Sẵn sàng đi khảo sát tại nhà máy nếu cần.

Địa chỉ mua van bướm điều khiển bằng khí nén uy tín, giá rẻ

Nhắc đến các nhà cung cấp van trong ngành van công nghiệp thì Tuấn Hưng Phát là một trong những đơn vị nhập khẩu và phân phối hàng đầu tại thị trường việt nam. Với hơn 12 năm kinh nghiệm trong lĩnh vực với bề dầy kinh nghiệm chúng tôi đã và đang cung cấp ra thị trường những sản phẩm có ngồn gốc chính hãng, chất lượng tốt, độ bền cao, hoạt động ổn định và đặc biệt giá thành tốt hơn so với các sản phẩm cùng phân khúc.

Hãy đến với chúng tôi bạn sẽ được trải nghiệm những dịch vụ trước và sau bán hàng cực kỳ chu đáo, được sử dụng và trải nghiệm những sản phẩm có độ an toàn nhất, hiệu quả nhất, chính xác nhất và giá rẻ nhất.
