Van bướm tay gạt

Van bướm tay gạt là dạng van cánh bướm đóng mở bằng tay gạt sang bên trái hoặc sang bên phải van có thể đóng mở theo góc tuỳ theo mục đích sử dụng của người dùng, cánh của van bằng đĩa tròn hoặc tấm kim loại , xoay quanh trục vuông góc với dòng chảy trong đường ống, khi cánh quay quanh trục cánh ép vào goăng nằm trong thân van.

Van bướm tay gạt có thể lắp vào đường ống từ DN 50(2”) – DN 500 (20”) hàng luôn có sẵn đủ các size trong kho.

Van có nhiều tính năng nổi bật như: Khả năng đóng mở van nhanh, thao tác đơn giản, linh hoạt, kích cỡ đường ống dẫn dòng chảy lớn, độ kín cao có thể sử dụng được cho cả khí nén lẫn hơi. Đây là một thiết bị chủ yếu được sử dụng nhiều trong công nghiệp là chính cùng với kiểu kết nối dạng kẹp wafer.

MỌI THẮC MẮC XIN LIÊN HỆ HOTLINE 0967 249 266

Van bướm tay gạt có hình dạng như thế nào

Nhìn vào hình ảnh trên có thể thấy van bướm tay kẹp có hình dạng chủ yếu được chia thành 2 bộ phận chính:

Với bộ phận điều khiển gồm có tay kẹp được đặt ở vị trí cao nhất, tay kẹp này được kết nối với trục van và kèm các nấc để cố định đóng mở.

Thanh tay kẹp được thiết kê rất vừa vặn với bàn tay con người, khi cầm điều khiển rất chắc chắn và không hề bị đau tay, độ bền cao giúp nó có thể hoạt động ngoài trời tốt dưới nhiều dạng thời tiết khác nhau.

Tiếp theo là bộ phận thân được thiết kế bo tròn tùy theo đường kính, bên trong là một bộ phận có tên gọi là đĩa van, đĩa van hình tròn và dẹt thường được làm từ inox 304, 316. Đĩa được liên kết với tay kẹp thông qua một trục ty

Cách điều chỉnh van bướm tay gạt

Van bướm tay gạt đóng mở bằng sức tay của con người, ban đầu van ở trạng thái đóng, tức tay kẹp (bộ phận điều khiển) nằm vuông góc so với đường ống, khi mở hay điều chỉnh van, tay xoay 1 lực vừa đủ để tay kẹp chuyển đóng theo chiêu ngược kim đồng hồ, tay kẹp có thể xoay tối đa 90º đồng nghĩa với việc đĩa của van sẽ xoay tối đa được như thế.

Với mỗi nấc xoay sẽ được cố định vào một bộ phận chốt được nằm sát ngày đầu tay kẹp để giúp cho đĩa không bị áp lực của dòng chảy làm di chuyển. Để đóng van chỉ cần xoay tay kẹp theo chiều cùng kim đồng hồ, tay kẹp vuông góc tức là đóng, tay kẹp song song tức là mở

Thông Số Kỹ Thuật

• Kích thước : DN 50 – DN 500
• Áp lực : JIS  PN 10, PN 16
• Thân, gang ,thép dẻo, inox
• Đĩa, trục inox
• Lớp lót: EPDM, Viton, Teflon
• Nhiệt độ: -20°C đến 400°C
• Xuất sứ: Korea, taiwan, malaysia…

Ưu điểm của van bướm tay gạt

• Van được thiết kế theo kiểu lệch tâm gúp cho người sử dụng vận hành nhanh chóng và thuận lợi.
• Thân van được được chế tạo từ vật liệu gang chịu được áp lực cao và được  bao  phủ  bởi sơn epoxy chống ăn mòn.
• Cánh van chế tạo từ vật liệu inox 304SS chống ăn mòn của axit
• Đóng mở theo hai chiều ON/OFF Hoặc đóng mở theo góc, nhẹ nhành
• Hai vòng làm kín ở ty trên giúp van  luôn  luôn  kín  trong  suốt quá trình hoạt động với áp lực cao
• Điều khiển vận hành bằng tay gạt nên đóng mở nhanh hơn van bướm tay quay, van bướm điện.

Các loại van bướm tay gạt thông dụng

Van bướm tay gạt thân gang cánh inox

Với bên ngoài được đúc từ gang cầu nguyên khối, van cho độ cứng cao, chịu lực tốt, đĩa được làm từ inox SUS 304 có thể chịu được ăn mòn cùng khả năng chịu được nhiệt độ cao, bên ngoài được bọc một lơp sơn epoxy chống thấm, bám bụi, sử dụng được dưới các kiểu thời tiết tại Việt Nam

• Vật liệu :  Thân Gang, Cánh inox 304SS
• Kích cỡ : DN 40 – DN 500
• Áp lực : PN 10, PN 16
• Tiêu chuẩn : BS
• Kiểu sử dụng : Tay gạt
• Sử dụng: nước, hơi, khí, xăng dầu…

Van bướm tay gạt toàn thân inox

Đây là một thiết bị sử dụng chất liệu toàn thân inox, với màu xám bạc tăng độ thẩm mỹ cho van,

cùng với độ bền vượt trội, van được sử dụng cho những môi trường khắt khe nhất như: Nước nóng, dòng chảy có tính ăn mòn, oxi hóa, tuổi thọ của thiết bị này tương đối cao có thể sử dụng liên tục lên đến 10 năm

• Tiêu chuẩn : ANSI, JIS, BS …
• Vật liệu : CF8/CF8M, F304/304L, F316/316L
• Áp lực : 16bar
• Kích thước : DN 50A – DN 200A
• Xuất sứ : korea, taiwan

+ Ứng dụng : Năng lượng điện, dầu khí, khí tự nhiên, hóa chất, đóng tầu, thiết bị nhiệt, làm giấy, luyện  kim, hệ thống cấp thoát nước,đường ống pccc,ngành công nghiệp,thực phẩn , nhà máy sử lý nước thải, nhà máy hoá chất….

Van bướm tay gạt Wonil

Wonil là một hãng van công nghiệp đến từ Hàn Quốc được du nhập vào Việt Nam từ những năm 2000, với dây chuyển sản xuatas van tiên tiến, đội ngũ kỹ thuật viên lành nghề, giá thành van không quá cao đã giúp dòng van này dần tiếp cận được với các khách hàng tại Việt Nam, THP cung cấp van bướm tay gạt Wonil với chính sách bảo hành 12 tháng, hỗ trợ vận chuyển toàn quốc.

• Thân Gang, Cánh inox
• Áp lực: PN 16 bar
• kích cỡ : DN 100 – DN 800
• Sử dụng: Nước, hơi, xăng dầu …
• Kiểu hoạt động : Tay Quay
• Xuất sứ: korea, taiwan….

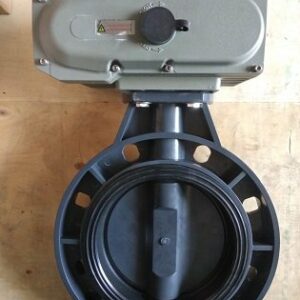

– Ngoài ra chúng tôi còn cung cấp van bướm điều khiển khí nén và van bướm điều khiển điện. Chất lượng cao, chất lượng phục vụ khách hàng nhiệt tình chu đáo. Để mua van bướm tay gạt hay nhận báo giá van bướm tay gạt quý khách hàng liên hệ ngay tới hotline 0967 249 266
