Bẫy hơi dạng bi phao

Bẫy hơi tên tiếng anh là steam strap làm nhiệm vụ lọc hơi nước ngưng tụ trong các đường ống của các nhà máy sản xuất. Dựa trên đặc tính từng hệ thống, người ta sẽ có sự lựa chọn các loại bẫy hơi khác nhau. Trong bài viết này, chúng ta cùng đi tìm hiểu bẫy hơi dạng bi phao nhé.

LIÊN HỆ NGAY HOTLINE ĐỂ ĐƯỢC HỖ TRỢ 0967249266

Bẫy hơi dạng bi phao là gì?

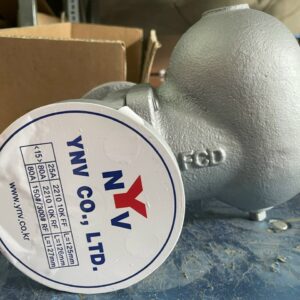

Bẫy hơi dạng bi phao hay còn gọi là bẫy hơi bóng phao, bấy hơi phao (Float steam trap) là loại thiết bị chuyên dùng để tách nước ngưng ra khỏi đường ống sử dụng. Bẫy hơi phao nói chung và các dòng bẫy hơi hiện nay được sử dụng nhiều trong hệ thống đường ống sản xuất sử dụng hơi nóng.

Cấu tạo – Nguyên lý hoạt động – Thông số kỹ thuật bẫy hơi bi phao.

Cấu tạo:

Thân bẫy hơi: Được làm với chất liệu gang hoặc thép, inox chịu nhiệt độ, áp lực cao của hơi và khí trong hệ thống.

Đầu vào và đầu xả: là bộ phận kết nối với đường ống, có các kiểu lắp bích hoặc lắp ren để phù hợp với tất cả các hệ thống.

Bi phao: thiết kế từ vật liệu chịu nhiệt tốt, được làm kín và kết nối với các trục nối. Vật liệu làm bi phao thường là inox, thép mạ để chịu môi trường làm việc tốt.

Lỗ thông hơi: được thiết kế theo chiều của đầu ra khí, được bịt kín bởi nút bịt của bi phao.

Nguyên lý hoạt động:

Khi nước ngưng tụ đi vào bẫy hơi đủ lớn sẽ làm cho phao nổi lên. Lúc này phao sẽ được kéo lên ,Cùng với bi là các trục và đòn bẫy hoạt động theo nhấc nút bịt xa khỏi vị trí lỗ đầu ra giúp nước cùng với khí thoát ra. Lúc này khí được thoát ra khiến lượng nước trong thùng hạ xuống bi phao cũng dần dần đi xuống bịt chặt lỗ xả ra. Quá trình cứ tiếp tục lặp đi lặp lại giúp cho hệ thống hơi được khô nhất.

Thông số kỹ thuật:

• Kích Cỡ: DN15 đến DN50.
• Kiểu Nối: Mặt bích JIS 10K hoặc nối ren.
• Thân Van: Gang đúc, thép, inox.
• Cốc phao, bi phao: Inox – SUS 304.
• Nhiệt Độ: Max  220°C.
• Áp Lực: Max 10 kgf/cm²  ~ 18 kgf/cm².
• Môi trường làm việc: hơi nước, khí nóng.
• Xuất Xứ: Đài Loan, Hàn Quốc, Trung Quốc.
• Tình trạng hàng: còn hàng có sẵn.
• Bảo hành: 12 tháng.
• Giao hàng: Toàn Quốc.

Phân loại – Ứng dụng của bẫy hơi phao.

Phân loại theo chất liệu.

Đa số bẫy hơi dạng phao như sản phẩm sẽ có chất liệu gang. Nhưng một số cũng có những loại bẫy hơi phao được thiết kế với chất liệu khác như: Bẫy hơi phao thép, Bẫy hơi phao inox. Những loại vật liệu này giá cao hơn bẫy hơi bằng gang, chỉ được sử dụng trong các trường hợp chất lưu mang tính ăn mòn.

Phân loại theo xuất xứ.

Có rất nhiều nơi sản xuất bẫy hơi phao như: Hàn Quốc (yooyoun), Thổ Nhĩ Kỳ (HELS) và Đài Loan (Nicoson).Nên các bạn có đa dạng lựa chọn theo mục đích sử dụng của mình.

Phân loại theo kiểu kết nối.

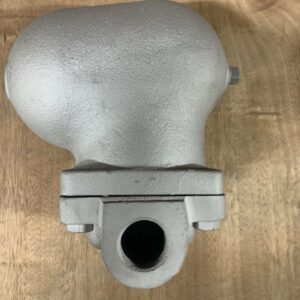

Có hai kiểu kết nối đó là : kết nối ren dành cho đường ống nhỏ, kết nối lắp bích chắc chắn hơn dành cho những đường ống lớn.

Ứng dụng:

• Bẫy hơi nước cho bộ phận gia nhiệt khí.
• Bẫy hơi nước cho nồi nấu và bộ phận trao đổi nhiệt.
• Bẫy nước cho trao đổi nhiệt dạng ống và tách nước trên đường ống chính.
• Ứng dụng trong nhà máy, xí nghiệp lọc hóa dầu.

Ưu – Nhược điểm và lưu ý khi sử dụng bẫy hơi dạng bi phao.

Ưu điểm:

• Có thể điều chỉnh lượng nước ngưng tụ mà không ảnh hưởng của sự dao động và đột ngột của áp suất hoặc tốc độ dòng lưu chất.
• Thoát nước liên tục tại nhiệt độ hơi và tốc độ truyền nhiệt lớn, lợi thế hơn nhiều so với các cốc ngưng hơi khác.
• Nếu gắn thêm lỗ thông hơi tự động thì bẫy có thể thoát khí dễ dàng.
• Lưu lượng chứa được lớn so với kích cỡ tương đối nhỏ của nó.
• Thích hợp cho việc sử dụng ở vị trí có hiện tượng kẹt hơi cốc ngưng hơi này chịu được hiện tượng thủy kích.

Nhược điểm:

• Có thế bị kẹt, hỏng hóc do dính vào thân bẫy.
• Kích thước nhỏ của lỗ thông hơi trên đỉnh nhỏ dẫn đến lượng xả khí chậm. Lỗ này không được quá lớn vì hơi nước sẽ đi qua quá nhanh trong quá trình hoạt động.
• Áp lực của hơi hoặc khí nếu quá lớn sẽ khiến bẫy hơi đóng không truyền được nước ngưng.
• Bẫy có khả năng bị hư hại do đóng băng nếu lắp đặt ở môi trường dưới 0 độ C.

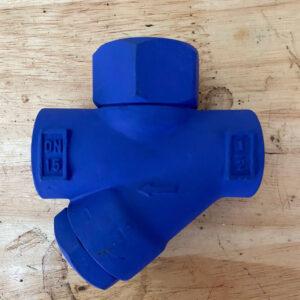

• Bẫy có nặng hơn so với dòng bẫy hơi đồng tiền cùng kích cỡ.

Lưu ý khi chọn sử dụng bẫy hơi dạng bi phao.

• Chúng ta cần lưu ý đến vị trí lắp đặt bẫy hơi phao. Bẫy hơi phao được lắp phía sau của các thiết bị trao đổi nhiệt nhằm loại bỏ lượng nước ngưng tạo ra trong quá trình trao đổi nhiệt. Nước ngưng không được thoát ra ngoài sẽ làm giảm nhiệt của hơi nóng, thất thoát hơi nóng và mất tính năng tải nhiệt của hơi nóng. Vì vậy việc lắp đặt bẫy hơi đúng chỗ rất quan trọng.
• Khi chúng ta lắp đặt và sử dụng bẫy hơi phao nên kết hợp một hệ thống các thiết bị khác với nhau như: van chặn, lọc y loại bỏ cặn bẩn và bẫy hơi phao. Để tránh trường hợp bị cặn bẩn gây kẹt bẫy hơi.
• Tính toán vị trí lắp đặt của bẫy hơi phao sao cho phù hợp với đường hồi về hoặc đường xả của nước ngưng sao cho hợp lý nhất, vị trí lắp đặt cũng cần phải có không gian để kiểm tra và bảo dưỡng bảo trì bẫy hơi.
• Thường xuyên kiểm tra định kì bẫy hơi phao bằng các thiết bị chuyên dụng để theo dõi bẫy hơi hoạt động hay không.
• Khi lắp đặt bẫy hơi nên lắp thêm một đường ống phụ (By pass) để khi bảo dưỡng bảo trì hoặc kiểm tra bên trong bẫy hơi phao thì không làm gián đoạn đi quá trình làm việc của hệ thống.
