Van màng rắc co

Van màng rắc co là loại thiết bị thường được các xí nghiệp, nhà máy sản xuất liên quan đến hóa chất và độ ăn mòn cao (Axit, bazo,..) lựa chọn.Tính ứng dụng trong công nghiệp của loại van này cao. Hãy cùng tìm hiểu tại sao van màng rắc co lại được tín nhiệm như vậy nhé.

Van màng rắc co là gì?

Van màng rắc co (diaphragm valve): là loại van dùng để đóng mở và điều tiết dòng chảy lưu chất thông qua một màng ngăn bằng nhựa dẻo có tính đàn hồi cao. Cấu tạo van có khả năng chống mài mòn và không bị tắc. Van có thiết kế đầu vào, cho phép bảo trì nội tuyến. Van phù hợp cho dịch vụ tiết lưu và bật / tắt trong ứng dụng xử lý nước hay các quá trình mài mòn hóa học. Van màng được vận hành bằng tay, bằng điện hoặc bằng khí nén. Được làm bởi chất liệu nhựa nên có trọng lượng nhẹ và giá thành rẻ hơn với các loại khác.

Thông số kỹ thuật – Cấu tạo – Nguyên lý hoạt động.

Thông số kỹ thuật:

• Model No: DF100-Socket, DF200-Thread, VP800 SR.
• Vật liệu thân van: nhựa UPVC,PP,CPVC,PVDF.
• Màng van: EPDM, TEFLON, FPM.
• O-ring:EPDM,VITON.
• Size: DN15(1/2″)~DN50(2″).
• Tiêu chuẩn :JIS,ANSI,DIN, BS.
• Áp suất hoạt động: 150 PSI.
• Kiểu kết nối: Rắc co đôi.
• Môi trường sử dụng: Nước, hóa chất, chất ăn mòn.
• Hãng sản xuất: SH, HS, Bình Minh.
• Xuất xứ: Đài Loan, Trung Quốc, Việt Nam.
• bảo hành: 12 tháng
• Giao hàng: Toàn quốc.
• Giấy tờ: CO, CQ, VAT.

>>Xem thêm: Van màng tự động chữ Y

Cấu tạo:

• Thân van: Được cấu tạo từ các vật liệu nhựa như Pvc, Upvc, Cpvc. thiết kế kiểu dáng hình chữ V ngược.Thân van kết nối với đường ống thông qua hai rắc co ở hai đầu có thể tháo rời và thay thế một cách dễ dàng.
• Màng van: Màng van tương tự như đĩa van của các loại van thường thấy khác. Được chế tạo từ các vật liệu cao su khác nhau như cao su tổng hợp, cao su EPDM, Vitton, PTFE(Teflon). Tùy từng môi trường lưu chất mà người ta chế tạo các loại màng cao su khác nhau để đáp ứng các nhu cầu sử dụng.
• Trục van: Cấu tạo bằng nhựa, đây là bộ phận kết nối màng van và là nhiệm vụ truyền chuyển động xuống màng van giúp màng van nâng – hạ để đóng mở và điều tiết lưu chất một cách nhanh chóng. Trục van được liên kết thẳng với bộ phận truyền động.
• Gioăng làm kín: Là các gioăng được lắp trên phần thân van, nắp van và hai đầu rắc co, kết cấu cao su chống ăn mòn rất tốt. Có nhiệm vụ làm kín các bộ phận của van và chống lưu chất chảy ngược.
• Nắp van: Nắp van là phần nằm ở trên thân van. Nắp van được kết nối với thân van thông qua các bu lông và được làm kín bằng các gioăng .Nắp van được sử dụng để đảm bảo cố định di chuyển màng vàn và trục van. Đồng thời nắp van có thể tháo rời để bảo dưỡng thân van, màng van một cách dễ dàng
• Thiết bị truyền động: Là cơ cấu truyền động dùng để điều tiết và đóng mở lưu chất. Trên van màng rắc co đôi là kiểu tay quay vô lăng ( cơ học). Chúng ta cũng có thể tháo rời tay quay vô lăng để thay vào đó là động cơ điều khiển bằng điện hoặc khí nén để đóng mở điều tiết van màng.

Nguyên lý hoạt động:

• Van màng nhựa nối rắc co hoạt động tương đối đơn giản. Trục van chuyển động lên xuống nhờ sự chuyển động của cần van điều khiển. Dòng chảy không lưu thông qua van khi trục van hạ xuống vì khi hạ xuống hết cỡ, nó sẽ tạo thành một vòng kín do nén màng ngăn chặt lại. Ngược lại dòng chảy đi qua van khi trục van được kéo lên, màng ngăn mở ra.

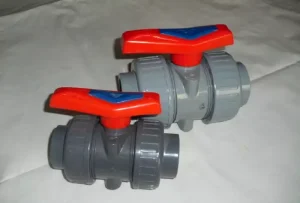

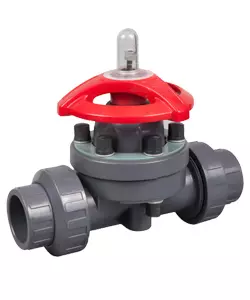

Phân loại van màng rắc co:

Phân loại theo cấu tạo:

Mỗi loại van màng sẽ được thiết kế từ nhiều chất liệu khác nhau để phù hợp với nhu cầu sử dụng của người tiêu dùng.

• Van màng rắc co nhựa UPVC.
• Van màng rắc co nhựa PP.
• Van màng rắc co nhựa CPVC.
• Van màng rắc co nhựa PVDF.

Phân loại theo xuất xứ:

• Xuất xứ Đài loan.
• Xuất xứ Trung Quốc.
• Xuất xứ Việt Nam.

Phân loại theo tiêu chuẩn:

• Tiêu chuẩn JIS.
• Tiêu chuẩn ANSI.
• Tiêu chuẩn DIN.
• Tiêu chuẩn BS.

Ưu – Nhược điểm và ứng dụng của van màng rắc co.

Ưu điểm:

• Vật liệu đạt tiêu chuẩn an toàn cho người sử dụng kể cả khi sử dụng trong hệ thống nước sinh hoạt.
• Thiết kế và hiệu suất đã được cải thiện hơn những dòng van màng trước đó.
• Vật liệu nanomet giúp khả năng chịu áp lực và chống va đập tốt hơn.
• Vật liệu thô được bổ sung chất chống hấp thụ tia cực tím và chống oxy hóa, cải thiện độ bền, chống lão hóa.
• Màng van được thiết kế bằng các vật liệu: EPDM, PTFE & VITON hoạt động rất tốt trong môi trường nước và đặc biệt là trong môi trường hóa chất ăn mòn.
• Kết nối bằng rắc co nhanh chóng dễ dàng, có thể tháo rời thân van và rắc co để bảo dưỡng bảo trì.
• Van tương đối nhẹ, nhỏ gọn dễ vận chuyển và không yêu cầu kỹ thuật lắp đặt cao.
• Khả năng đóng mở tốt, khả năng điều tiết khá chính xác.

Nhược điểm:

• Chịu áp lực và nhiệt độ thấp kém hơn so với các dòng van khác.
• Kết nối rắc co chỉ phù hợp sử dụng cho các đường ống nhỏ (DN15 – DN50).
• Với chất liệu nhựa, van dễ bị hỏng do va đập tác động bên ngoài.

Ứng dụng:

• Sử dụng trong các nhà máy, xí nghiệp sản xuất hóa chất.
• Trong các nhà máy sản xuất phân bón, thuốc bảo vệ thực vật.
• Trong các hệ thống nước sạch, nước sinh hoạt dân dụng, và công nghiệp.
• Trong các nhà máy sản xuất rượu, bia…
• Van màng rắc co được dùng trong nhà máy sản suất thực phẩm, dược phẩm bởi nó rất sạch và an toàn cho con người.

Đơn vị phân phối van màng rắc co uy tín.

Tuấn Hưng Phát là công ty chuyên phân phối các loại van công nghiệp nói chung, van màng rắc co nói riêng. Đảm bảo các sản phẩm công ty chúng tôi phân phối đều là sản phẩm chính hãng, nhập khẩu trực tiếp, đầy đủ giấy tờ. Nếu bạn vẫn đang cân nhắc liệu rằng loại van này có phù hợp với nhu cầu của bạn hay không? Hãy gọi vào hotline cho chúng tôi, bạn sẽ được tư vấn cụ thể, chính xác về kỹ thuật, và hoàn toàn miễn phí. ⇒ Click xem thêm các loại van nhựa!
