Van bi điều khiển khí nén là gì? Các loại van bi điều khiển khí nén

Trên thị trường hiện nay có khá nhiều loại van công nghiệp, trong đó van bi điều khiển khí nén chiếm một phần không nhỏ và sử dụng rộng rãi trong các nhà máy sản xuất, hệ thống tự động hóa, hệ thống cần độ an toàn cao, phòng tránh cháy nổ như hệ thống khí đốt, gas, dầu ….

Van bi điều khiển khí nén

Van bi điều khiển khí nén là  thiết bị bao gồm một van bi và một thiết bị truyền động bằng khí nén. Được lắp đặt trong hệ thống đường ống, sử dụng áp suất của khí nén để đóng mở, điều tiết lưu lượng của lưu chất đi qua van, đồng thời cũng điều tiết cho toàn bộ hệ thống. Loại van này có nhiều chủng loại, kích cỡ, thương hiệu sản xuất khác nhau.

Van bi điều khiển khí nén
Van bi điều khiển khí nén

Một số ưu điểm van bi điều khiển khí nén

– Vận hành thuận tiện, dễ dàng, van có kết cấu đơn giản, không quá phức tạp.

– Tốc độ đóng mở van chỉ trong 1 – 2s.

– Sử dụng hệ thống khí nén nên độ an toàn rất cao (không xảy ra cháy, nổ).

– Van có khả năng chịu áp lực làm việc lên đến 60 bar mà không bị ảnh hưởng.

– Do lỗ đục xuyên tâm của quả cầu bằng với lỗ của đường ống nên áp suất và lưu lượng đi qua van không bị tụt giảm, luôn ổn định khi làm việc.

– Van bi là vật liệu inox nên phù hợp lắp đặt trong nhiều môi trường khác nhau như nước sạch, nước thải và khí nén.

– Thiết kế nhỏ gọn nên thích hợp lắp đặt trong không gian chật hẹp.

– Dễ dàng lắp đặt, bảo trì, bảo dưỡng do cấu tạo của van có thể thay thế các chi tiết.

Các loại van bi điều khiển khí nén trên thị trường

Van bi lắp ren điều khiển khí nén

– Thông số kỹ thuật:

+ Kích cỡ: Từ DN 15 – DN 50

+ Chất liệu: Inox 304ss, 316ss

+ Áp lực: PN16

+ Sử dụng trong môi trường nước, hơi, khí, ga…

+ Kiểu kết nối: Kiểu lắp ren

+ Xuất xứ: Đài Loan, Hàn Quốc

+ Bảo hành : 12 tháng

Van bi lắp ren điều khiển khí nén
Van bi lắp ren điều khiển khí nén

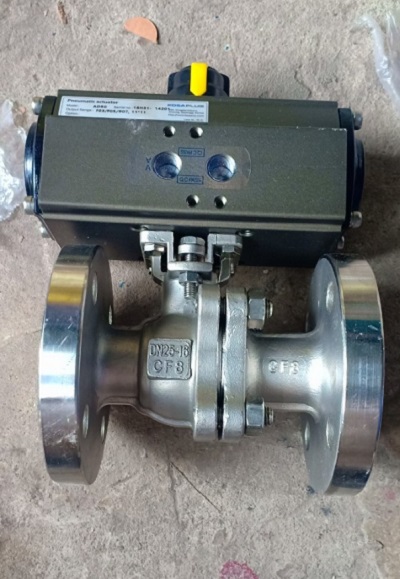

Van bi lắp bích điều khiến khí nén

– Thông số kỹ thuật

+ Dải sản phẩm: Từ 20A – 150A

+ Chất liệu: Inox 304ss và 316ss

+ Áp lực: PN16 bar, 25 bar

+ Tiêu chuẩn: ANSI,  BS, DIN…

+ Hoạt động: Dạng ON/OFF

+ Kiểu kết nối: Kiểu lắp bích

+ Xuất xứ: Đài Loan, Hàn Quốc

Van bi lắp bích điều khiến khí nén
Van bi lắp bích điều khiến khí nén

Van bi điều khiển khí nén ba ngã

– Thông số kỹ thuật

+ Dải sản phẩm: Từ DN 15 – DN 50

+ Kiểu kết nối: Kiểu lắp ren

+ Môi trường sử dụng: Hơi, gas, nước…

+ Chất liệu: Inox 304 và 316

+ Nhiệt độ: -20 – 300 độ C

+ Xuất xứ: Đài Loan, Hàn Quốc

+ Bảo hành: 12 tháng

Van bi điều khiển khí nén ba ngã
Van bi điều khiển khí nén ba ngã

Van bi điều khiển khí nén ba thân

– Thông số kỹ thuật

+ Dải sản phẩm: Từ DN 15 – DN 50

+ Kiểu kết nối: Kiểu lắp ren

+ Môi trường sử dụng?: Gas, nước, hơi…

+ Chất liệu: Inox 304 và 316

+ Nhiệt độ: -20 – 300 độ C

+ Xuất xứ: Hàn Quốc, Đài Loan

+ Bảo hành : 12 tháng

Van bi điều khiển bằng khí nén nhựa

– Thông số kỹ thuật

+ Dải sản phẩm: Từ DN 15 – DN 50

+ Kiểu kết nối: Kiểu lắp ren và rắc co

+ Môi trường sử dụng: Gas, hơi, nước…có tính axit, chất ăn mòn cao.

+ Chất liệu: Nhựa, nhựa PVC

+ Nhiệt độ: 0ºC – 80ºC

+ Xuất xứ: Hàn Quốc, Đài Loan

+ Bảo hành : 12 tháng

Van bi 3 thân điều khiển khí nén
Van bi 3 thân điều khiển khí nén

Cấu tạo chung của van bi điều khiển khí nén

Bao gồm 2 phần chính: Bộ điều khiển và phân thân van bi.

 Bộ điều khiển khí nén

Bộ đầu khí có 2 dạng tác động là đơn và kép, cùng có chung mục đích là đóng hoặc mở van. Bộ điều khiển khí nén được làm từ vật liệu hợp kim nhôm nguyên khối được phủ một lớp sơn tĩnh điện chống bám bụi và chống ăn mòn, đạt tiêu chuẩn IP67.

– Áp suất khí nén: Từ 1 – 8Bar

– Kiểu hoạt động: Double acting (tác động kép) và Spring Return (tác động đơn)

– Áp suất làm việc: Từ PN10 – PN16

– Thân bộ điều khiển: Được làm từ hợp kim nhôm cao cấp

– Nhiệt độ: 180 độ C

– Xuất xứ: Đài Loan, Hàn Quốc

– Bảo hành: 12 tháng

Van bi

– Thân van bi được chế tạo từ inox 304SS và 316SS có khả năng chịu được nhiệt độ cao và chống ăn mòn trong môi trường axit, có gioăng Teflon làm kín.

– Van bi là thiết bị dùng tay gạt, bộ điều khiển khí nén hoặc bộ điều khiển điện để vận hành mở-đóng tại cửa van. Viên bi van là quả bóng có lỗ xuyên tâm cho phép dòng chảy đi qua van mà không nằm trên đường đi của lưu chất.

– Chất liệu: Inox 304, nhựa PVC, nhựa uPVC

– Viên bi: Inox 304 – mạ Crom

– Seal: EPDM, EPM

– Trục van: Inox 304, inox 316

– Kích thước: Từ DN15 – DN50 lắp ren và DN50 – DN200 lắp bích

– Tiêu chuẩn: JIS, BS, PN16

– Kết nối: Lắp ren, mặt bích

– Nhiệt độ: 200 độ C

– Xuất xứ: Đài Loan, Hàn Quốc

Nguyên lý hoạt động chung của van bi điều khiển khí nén

Van bi điều khiển khí nén hoạt động theo chu trình rất đơn giản. Áp lực khí nén cấp vào bộ truyền động làm piston dịch chuyển. Piston dịch chuyển sinh ra ngẫu lực làm trục bộ truyền động. Từ đó cung cấp momen xoắn đến trục của van bi để hoạt động. Tất cả các bộ truyền động đều có chu trình hoạt động như sau:

Chu trình mở: Van đang trong trạng thái đóng, ta cấp khí vào cổng A, nghĩa là cổng mở của bộ truyền động. Khí được cấp tác động vào phần xylanh của bộ truyền động khiến nó dịch chuyển. Trục của xylanh ăn khớp với trục của bộ truyền động làm quay trục truyền động. Momen xoắn này giúp trục của van cơ quay, từ đó van chuyển từ trạng thái đóng sang mở.

Chu trình đóng: Với dạng tác động kép, ta cấp khí vào cổng B của bộ truyền động. Áp lực khí nén khiến piston dịch chuyển ngược lại so với chu trình mở. Khi đó, trục của bộ truyền động cũng làm trục van quay ngược lại so với chu trình mở, chuyển từ trạng thái mở sang trạng thái đóng. Với dạng tác đơn thì không cấp khí làm van đóng. Khi dừng cấp khí vào cổng mở, lò xo phản hồi đẩy ngược piston về vị trí ban đầu, giúp van chuyển từ trạng thái mở về tình trạng ban đầu.

Van bi điều khiển khí nén
Van bi điều khiển khí nén

Tổng quan thông số kỹ thuật của van bi điều khiển khí nén

– Thân van: Gang dẻo, gang, thép, inox

– Đầu khí nén: Hợp kim nhôm

– Đĩa –  Trục: Inox

– Đệm – gioăng – lót: Viton, EPDM, Teflon, Inox

– Nhiệt độ: – 20ºC ~ 250ºC

– Môi trường sử dụng: Hơi, nước, khí, gas

– Kiểu lắp: Kiểu lắp ren, lắp bích

– Xuất xứ: Hàn quốc, Đài Loan

– Bảo hành: 12 tháng

– Hàng luôn có sẵn

Ứng dụng thực tiễn của van bi điều khiển khí nén

Van bi điều khiển khí nén được lắp đặt trong hệ thống đường ống và hệ thống tự động hóa như:

– Xử lý nước thải, nước sạch và sản xuất hóa chất.

– Sản xuất đồ uống, thực phẩm và bán dẫn điện tử.

– Mạ, điện phân và ứng dụng hóa chất khác.

Van được sử dụng nhiều tại hệ thống đường ống nhà máy sản đồ uống như rượu bia, đường, sữa, nước giải khát. Hệ thống dùng cho hóa chất, viện hóa học hay viện hóa chất. Ngoài ra van bi điều khiển khí còn sử dụng cho điều kiện hơi nước, nước nóng nước lạnh.

Van bi điều khiển khí nén
Van bi điều khiển khí nén



Địa chỉ mua van bi điều khiển khí nén chính hãng

Với hơn 10 năm kinh nghiệm trong lĩnh vực cung cấp thiết bị vật tư xây dựng ngành nước, cung cấp các loại van công nghiệp, ống thép, inox. Công ty Tuấn Hưng Phát hiện nay đang cung cấp và phân phối độc quyền thương hiệu Kosaplus của Korea và Haitima của Taiwan….Cam kết sản phẩm được nhập khẩu chính hãng, chất lượng cao, cung cấp đầy đủ giấy tờ CO CQ, chứng chỉ và giấy bảo hành, hỗ trợ vận chuyển và giao hàng tận nơi.

Quý khách hàng nếu có nhu cầu hãy liên hệ đến số hotline để được báo giá van bi khí nén, nhận hình ảnh thực tế, catalogue hoặc đến công ty để xem và test sản phẩm. Hãy liên hệ ngay cho Tuấn Hưng Phát để được tư vấn giải đáp và báo giá chi tiết.
