Tìm hiểu về van bướm mặt bích

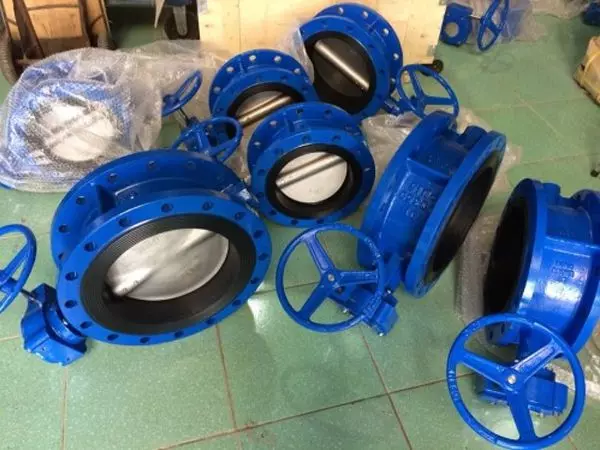

Van bướm hai mặt bích hay còn được gọi là van bướm mặt bích, Van bướm 2 mặt bích, Hàng có kích thước từ DN50 – DN500, PN16
Van bướm hai mặt bích hay còn có tên khác là van bướm 2 mặt bích, van bướm mặt bích là dòng sản phẩm được sản xuất và đúc sẵn và giắn liền với van bướm, Van bướm được vận hành bằng cách quay tay vô lăng, hoặc tay gạt, góc mở của van bướm là từ 0 – 90 độ.
Van bướm hai mặt bích được sử dụng để đóng, mở, chia… Các lưu chất trong đường ống như: Nước, Khí, Hơi, bột, hạt….
Van bướm 2 mặt bích được hoạt động bằng tay quay thông qua hộp số hoặc điều khiển bằng bộ truyền động điện, bộ truyền động khí nén
Van bướm hai mặt bích được sử dụng trng các nhà máy nước sạch, nước thải, nhà máy điện, cung cấp khí đốt, hệ thống cung cấp khí âm, các nhà máy công nghiệp khác.
Tên hay gọi
Theo kinh nghiệm thì dòng sản phẩm này được mọi người gọi bằng các tên như sau:
- Van bướm hai mặt bích
- Van bướm 2 mặt bích
- Van bướm lắp bích
- Van bướm mặt bích
- Van bướm hai mặt bích điều khiển điện
- Van bướm Hai mặt bích điều khiển khí nén
- Two flanged butterfly valve
Lưu ý khi lắp đặt van bướm 2 mặt bích
- Tiêu chuẩn mặt bích của đường ống phải trùng tiêu chuẩn của van bướm.
- Kích thước của van phải trùng với kích thước van cần lắp đặt
- Sục rửa đường ống cho sạch, tránh các tạp chất có trong đường ống
- Trước khi mở van bướm thì phải kiểm tra đĩa xem có cặn bẩn không
- Van bướm và đường ống phải được kết nối song song với nhau
- Khi tiến hành lắp đặt xong thì ta tiến hành thử áp nếu van bướm không thể đóng hoặc mở, van bị kẹt thì ta phải tiến hàng kiểm tra lại, khâu lắp đặt xem đúng không.
- Khi bảo trì hoặc vận hành phải kiểm tra thân van, trục van, hộp số, bộ chuyển động xem hoạt động có chính xác không.
Những thông số kỹ thuật của van bướm 2 mặt bích
- Chất liệu: Thân Gang GC200, Cánh inox 304
- Goăng: Cao su EPDM
- Áp lực làm việc 16bar
- Nhiệt độ ưa thích: 0 – 120 độ C
- Môi trường làm việc: Nước, khí, hơi…
- Ứng dụng thực tế: Nhà máy nước sạch, nước thải, nhà máy thức ăn chăn nuôi, nhà máy thực phẩm, nhà máy xi măng, nhà máy giấy…
- Kiểu kết nối: Hai mặt bích
- Tiêu chuẩn tâm lỗ: JIS10K
- Trên hộp số có bộ phận báo trạng thái đóng hoặc mở
- Kích cỡ: DN50 – DN500
- Hãng sx: WONIL
- Xuất xứ: Hàn Quốc
- Bảo hành: 1 năm
- Giao hàng toàn quốc
Các loại van bướm thông dụng hiện nay

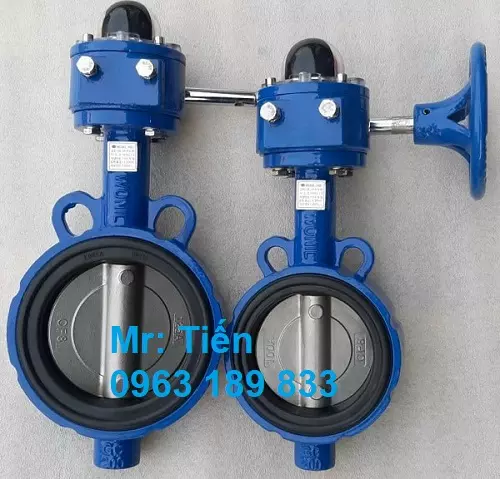

Van bướm wafer kết nối đa tiêu chuẩn
Dòng sản phẩm này được đánh giá rất cao vì chúng lắp đặt được với tất cả các loại tiêu chuẩn mặt bích hay còn được gọi là (đa tiêu chuẩn), kết hợp nhiều ưu điểm như: Chất lượng cao, hoạt động nhẹ nhàng, kết nối đa dạng, có bộ phận báo trạng thái, nhiều kích thước khác nhau, sử dụng trong nhiều môi trường khác nhau và đặc biệt giá thành rẻ hơn so với các sản phẩm cùng phân khúc.
> Tình trạng hàng: Hàng luôn có sẵn tất cả các size với số lượng lớn trong kho

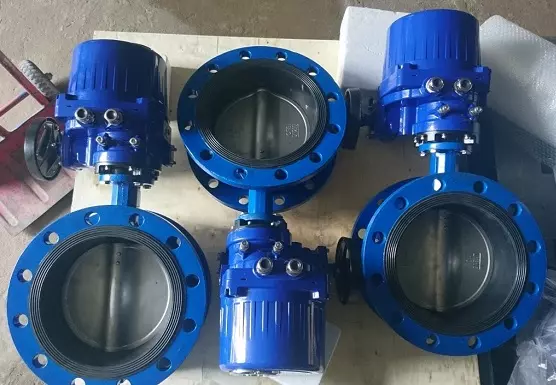

Van bướm hai mặt bích điều khiển điện
Van bướm hai mặt bích điều khiển điện on/off hoặc tuyến tính đóng mở theo góc 4 – 20mA, Là dòng sản phẩm đóng mở hoàn toàn tự động. được kết hợp Thân van bướm và động cơ điện.
Tóm tắt nguyên lý hoạt động: Khi có điện thì moto quay và tác động lên bộ bánh răng và truyền động lên bộ phân kết nối với trục của van bướm làm cho van bướm quay đóng, mở ở góc 90 độ (đối với dòng tuyến tính thì đóng mở theo góc mở tín hiệu 4 – 20mA) khi moto chạy hết 1 hành trình đồng nghĩa với van đã mở hoàn toàn và moto sẽ tự ngắt, và muốn đóng van thì ta thao tác ngược lại.
Tìm hiểu thêm thông số kỷ thuật của van bướm 2 mặt bích điều khiển điện
- Hoạt động: on/off hoặc đóng mở theo góc tuyến tính 4 – 20mA
- Điện áp nguồn: DC24V, AC220V, 380V
- Tiêu chuẩn động cơ: IP67
- Chất liệu vỏ động cơ: Hợp kim nhôm chống bám bụi, chống ăn mòn, có thể lắp đặt được ở các vị trí ngoài trời
- Chất liệu thân van bướm: Thân gang, Thân inoix 304
- Chất liệu cánh, lá: inox 304SS
- Goăng làm kín: Cao su EPDM, Teflon PTFE
- Nhiệt độ làm việc: 0-120 độ C, 0 – 180 độ C
- Môi trường làm việc: Nước, khí hơi
- Hãng sx động cơ: Kosaplus
- Hãng sx van bướm: Wonil
- Bảo hành: 12 tháng
> Tình Trạng hàng: Hàng có sẵn trong kho tới DN500

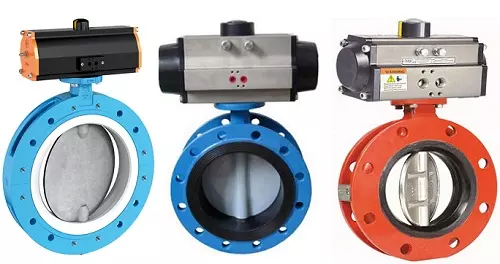

Van bướm hai mặt bích điều khiển khí nén
Nguyên lý hoạt động của van bướm hai mặt bích điều khiển khí nén: cấu tạo gồm 2 bộ phận chính đó là: Thân van bướm 2 mặt bích và thiết bị truyền động khí nén, dòng này có 2 loại chính là Tác động kép (là double ký hiệu là AD) và Tác động đơn là (singer ký hiệu là AS).
Ưu điểm của van bướm hai mặt bích điều khiển khí nén là:
- Đóng mở nhanh hơn so với van động cơ điện
- Tận dùng nguồn khí nén có sẵn tại của nhà máy
- Mức đầu tư chi phí rẻ hơn so với van động cơ điện
- Độ bền của actuaror cao
- Đa dạng về kích thước DN15 – DN50 là kiểu kết nối lắp ren
- Hoạt động ổn định, độ bền cao, ít sảy ra sự cố.
- Hàng luôn có sẵn các size với số lượng nhiều
Địa chỉ mua van bướm 2 mặt bích giá rẻ, chính hãng
Tuấn Hưng Phát chuyên cung cấp các loại van bướm 2 mặt bích với đầy đủ kích cỡ cùng giá thành hợp lý, các sản phẩm do chúng tôi cung cấp đều được kiểm tra qua nhiều bước trước khi đến tay khách hàng, cam kết hàng chính hãng, có đầy đủ giấy tờ kiểm định như: Co, Cq, Pkl, phục vụ trước và sau bán hàng tốt
Cam Kết Trước Và Sau Bán Hàng
Hàng được chúng tôi nhập khẩu trực tiếp nên có đầy đủ các hóa đơn chứng từ như: CO, CQ, PKL… cũng cấp hóa đơn VAT, giấy chứng chỉ bảo hành chính hãng của đơn vị phân phối.
Hàng được bảo hành chính hãng 12 tháng
Hỗ trợ tư vấn kỷ thuật, tư vấn lắp đặt, tư vấn bão trì bão dưỡng
Hỗ trợ giao hàng miễn thị tại nội thành HÀ NỘI
Gửi xe hoặc chuyển xe tới tất cả các tỉnh thành trên toàn quốc.
