Tại sao lại gọi là van bướm tín hiệu điện

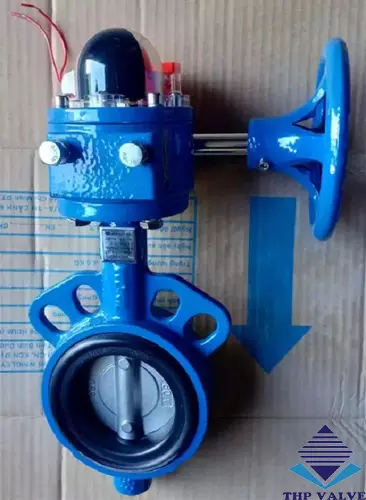

Van bướm tín hiệu điện Wonil hay còn được gọi là van bướm kèm công tắc giám sát, là một loại van bướm tay quay được lắp thêm bộ phận báo tín hiệu giám sát trạng thái đóng hoặc mở của van thông qua tín hiệu báo về hệ thống tủ điều khiển, nguồn điện, sản phẩm này được nhập khẩu trực tiếp từ hàn quốc, chất lượng tốt, bảo hành chính hãng, giá thành rẻ, hàng luôn có sẵn các size.
Tên Thường Gọi
- Van bướm tín hiệu điện
- Van bướm giám sát
- Van bướm giám sát pccc
- Van bướm kèm công tắc giám sát
Thông Số Kỹ Thuật Của Van Bướm Tín Hiệu Điện
- Kích Thước van: DN50 – DN500
- Chất liệu: Thân gang, cánh inox 304
- Lớp lót: Cao su EPDM, Teflon PTFE
- Áp lực làm việc: PN16
- Môi trường làm việc: Nước
- Nhiệt độ làm việc: 0 ~ 120 độ C
- Kiểu kết nối: Wafer
- Vận hành: Tay quay (vô lăng)
- Hãng sản xuất: Wonil
- Xuất xứ: Hàn Quốc
- Tình trạng hàng: Hàng mới 100% chưa qua sử dụng
- Bảo hàng chính hãng 12 tháng
- 1 đổi mới 1 nếu lỗi do nhà sản xuất

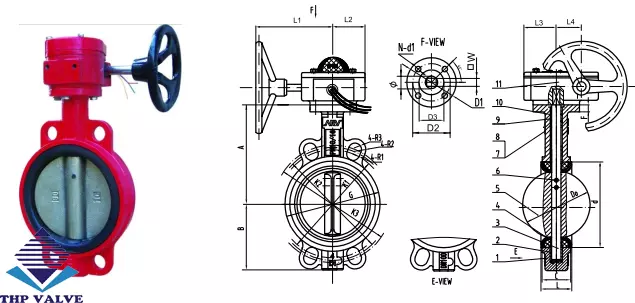

Cấu tạo và nguyên lý hoạt động của van bướm tín hiệu điện
Cấu tạo
Van bướm tín hiệu điện được chia thành 6 bộ phận chính
– Thân van bướm: Thân van bướm tín hiệu điện được chế tạo và sản xuất bằng chất liệu gang dẻo tiêu chuẩn GC200, với độ bền cao, chống va đập, chống ăn mòn, và được sơn một lớp sơn eboxy chống bám bụi, chống ăn mòn, phù hợp với những công trình làm việc ngoài trời.
– Đĩa van hay còn được gọi là phần cánh bướm hoặc lá van. là bộ phận tiếp súc trực tiếp với các lưu chất trong đường ống, chính vì thế bộ phận này được làm bằng chất liệu inox 304 chống ăn mòn, chống rỉ sét, chịu được áp lực lên tới 16bar. cánh van đóng mở ở góc 90 độ.
– Lớp lót: bộ phần lớp lót hay còn được gọi là gioăng làm kín được liên kết giữa thân van và cánh van, lớp lót được làm bằng chất liệu cao su EPDM hoặc Teflon PTFE.
– Ty van hay còn gọi là trục van bộ phận này được liên kết giữa hộp số, thân van, cánh van, trục van được làm bằng chất liệu inox 304, độ bền cao.

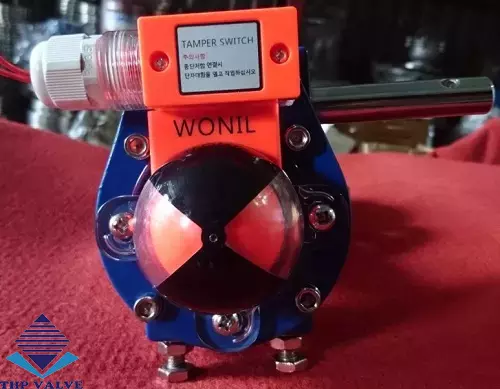

– Bộ Tín hiệu: bộ phận này hay còn gọi là phần tín hiệu gồm 3 dây được liên kết với hệ thống tủ điều khiển để báo tín hiệu trạng thái đóng mở van.
– Hộp số: hay còn gọi là bộ trợ lực hộp số, bộ phận này có phần tay quay vô lăng để đóng hoặc mở van thông qua lực vặn của con người
Van bướm giám sát
Nguyên lý hoạt động
Nguyên lý hoạt động của van bướm tín hiệu điện khá đơn giản, van sử dụng một vô lăng được lắp bên cạnh thân van, kèm theo đó là một hộp số trợ lực và công tắc tín hiệu điện tích hợp. Khi ta xoay vô lăng theo chiều hướng mở hoàn toàn, bộ phận hiển thị chuyển sang ON, ngay lập tức tín hiệu này sẽ được truyền về tủ điều khiển của bạn, từ đó bạn có thể kiểm soát dễ dàng hơn
Van Bướm Tín Hiệu Điện Được Lắp Ở Những Vị Trí Nào
Van bướm tín hiệu điện thường đường bố trí lắp đặt ở những vị trí trên các hệ các đường ống cấp nước của phòng cháy chữa cháy, các hệ thống cấp nước của hệ thống Sprinkler cho từng mỗi khu vực, Tín hiệu báo trạng thái của van được truyền về hệ thống tủ điều khiển của trung tâm báo cháy thông qua đường đóng hay đường mở của van, loại van này nhắm cánh báo cho người sử dụng biết được hiện trạng của van đang đóng hoặc đang mở mà các thiết bị van ở những vị trí trên cao mà nhìn không thấy được.
Địa Chỉ Uy Tín Bán Van Bướm Tín Hiệu Điện
Công Ty TNHH TM Tuấn Hưng Phát luôn là một địa chỉ uy tín hàng đầu trong nhập khẩu và phân phối van công nghiệp hiện nay, với quy mô hàng rộng lên tới hàng 1000 m2, với đa dạng về sản phẩm luôn đáp ứng được cho thị trường với số lượng lớn. và đáp ứng cho nhiều hệ thống khác nhua như: van cho PCCC, van cho hệ thống nước thải, van cho hệ thống nước sạch, van cho hệ thống hơi, khí….
Với đội ngũ nhân viên năng động, nhiều kinh nghiệm, luôn công hiết hết mình cho công việc, cho sự nghiệp phát triển chung của đất nước, sẵn sàng tư vấn 27/4 cho khách hàng, hỗ trợ kiểm tra tại các nhà máy và đưa ra những giải pháp tối ưu nhất, hoạt động hiệu quả nhất và giá thành rẻ nhất.
Cam Kết Của Nhà Phân Phối
- Bán hàng chính hãng, đúng nguồn gốc xuất xứ
- Đúng model, bán đúng giá
- Cung cấp đầy đủ giấy tờ nhập khẩu
- Cam kết bảo hành 12 tháng của nhà sản xuất
- Tư vấn miễn phí, tư vấn các lắp đặt cũng như vận hành
- Hỗ trợ giao hàng toàn quốc.
