Ứng dụng của Công tắc dòng chảy

Công tắc dòng chảy là gì?

Công tắc dòng chảy có thiết bị báo dòng chảy của các môi chất trong các hệ thống bơm, trong quá trình van hành bơm chuyển môi chất từ vị trí này sang vị trí khác trong đường ống.

Là loại công tắc báo dòng chảy cho bất kỳ loại chất lỏng nào, báo dòng chảy trong môi trường áp suất, môi trường nước muối, dầu…

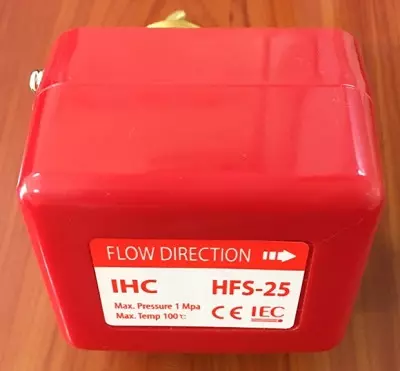

Công tắc dòng chảy
Công tắc dòng chảy

Công tắc dòng chảy được Sử dụng trong việc bảo vệ bơm nước, tránh được tình trạng bơm chạy không tải gây quá nhiệt và cháy máy bơm nước.

Khi bơm nước khởi động, nếu có nước thì tạo ra trong đường ống một dòng chảy tác động vào lá đo của cảm biến, làm công tắc bên trong tác động. Có thể sử dụng tiếp điểm này để kích hoạt một timer, nếu trong một khoảng thời gian tiếp điểm này không tác động thì timer sẽ ngắt bơm nước không cho hoạt động.

Công tắc dòng chảy

Cấu tạo của công tắc dòng chảy

Cắt đôi đường ống và gắn một co chữ T vào, hai đầu nối vào đường ống, đầu còn lại gắn công tắc dòng chảy với lỗ kết nối ren 3/4 inch..

Bên trong công tắc sẽ đưa ra cho chúng ta 2 đầu dây ra để mắc nối tiếp với thiết bị điện, tiếp điểm thường đóng hoặc thường mở, chúng ta có thể tùy chọn theo ứng dụng.

Cấu tạo của công tắc dòng chảy
Cấu tạo của công tắc dòng chảy

Chú ý khi lắp đặt trên các ống có nhiều co, phải đảm bảo khoảng cách từ co đến công tắc cho phù hợp như trên hình.

 Thông số kỹ thuật

  • Áp suất cho phép hoạt động: 10Kgf/cm2 (1MPa).
  • Chu kỳ đóng mở: 500K lần.
  • Nhiệt độ môi trường chất lỏng: Tối đa là 100 độ C.
  • Vật liệu que báo: Niken.
  • Vật liệu vỏ bên ngoài: ABS.– Điện áp: AC 250.
  • Dòng điện định mức AC: 2.5A (cho tải trở), 22A (cho đèn), 2.5A (cho motor).
  • Dòng điện định mức DC: 230VDC – 0.15A (chỉ sử dụng cho tải trở).
  • – Xuất xứ: Hàn Quốc
  • – Bảo hành: 12 tháng

Để mua công tắc dòng chảy giá rẻ các bạn liên hệ trực tiếp với chúng tôi qua HOTLINE: 0963. 189. 833 hoặc địa chỉ email: Tien@tuanhungphat.vn

Tuấn Hưng Phát rất hân hạnh được phục vụ quý khách!
