Để van bướm điều khiển điện hoạt động đóng, mở, chia.. Chính xác và ổn định thì việc kết nối, đấu nối rất quan trọng cho mỗi hệ thống của chúng ta. Vậy những bước đấu nối đó là.
Trước khi lắp đặt chúng ta nên chuẩn bị những công việc như sau
Cho thau sạch toàn bộ hệ thống bằng nước vì trong quá trình thi công có bị rơi vãi một số chất rắn vào trong đường ống nếu chúng ta không thau rửa thì chất rắn đấy sẻ lằm tắc hoặc kẹt vào các thiết bị van của chúng ta.
Kiểm tra lại kích thước van, kích thước đường ống, kích thước mặt bích xem có trùng nhau không.
Các vật dụng như: bút thử điện, cở lê, mỏ lết, tua vít…
Trong quá trình lắp đặt trên mỗi thân van bướm có các tai nhằm để chúng ta định vị trước và trong quá trình lắp ta phải lắp và vặn sao cho đều tay, các bulong xít chặt đều, tránh tình trạng không đều nên dẫn tới van bị rò rỉ nước.
Cách đấu nối van bướm điều khiển điện
Hiện nay trên thị trường có 2 dòng van bướm điều khiển điện từ 2 ngồn gốc xuất xứ khác nhau là Hàn Quốc Và Đài Loan nên việc sợ đồ bảng mạch và các chân đối nối cũng khác nhua nên trong quá trình trước khi đấu nối thì ta nên kiểm tra phần sơ đồ mạch điện trước từ đó có cơ sở để việc đấu nối đúng cách và chính xác nhất.

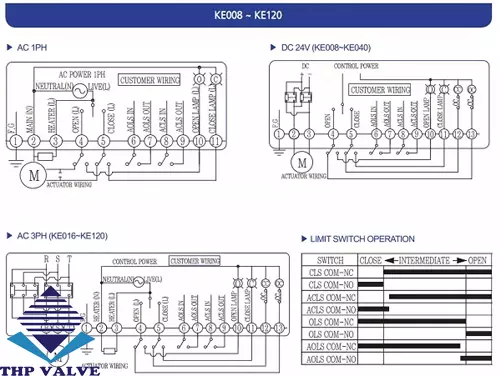

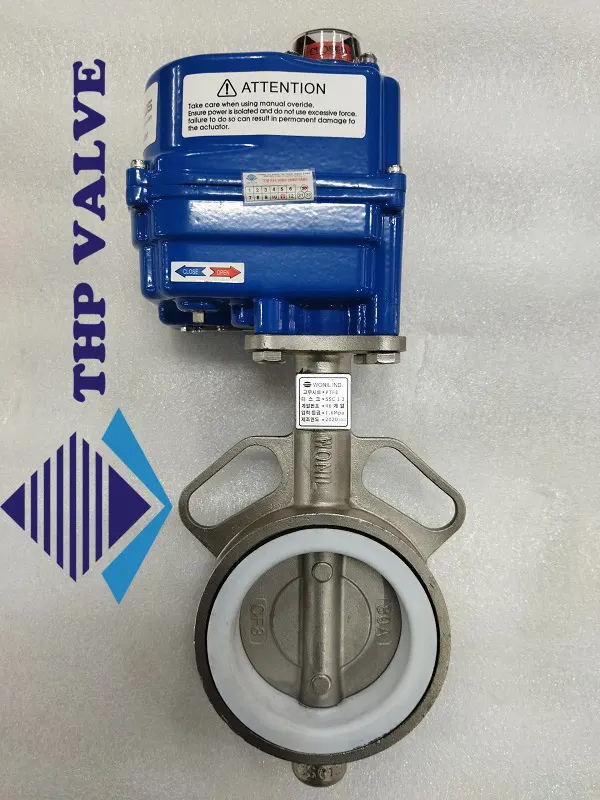

Cách đấu nối điện trong bộ điều khiển điện Kosa Plus (Korea)
* Bộ điện Kosa Plus dạng ON/OFF hay còn gọi là dạng đóng hoặc mở hoàn toàn
– Nhìn vào sơ đồ ở trên ta thấy chân cấp nguồn điện đầu vào chân chung là chân 2 ( chân N ).
Để thực hiện thao tác mở van ta đấu dây còn lại ( Chân L ) vào chân số 4. Thao tác đóng van tương tự chân L sẽ được đấu nối vào chân số 5. Khi van chạy hết hành trình đóng/mở sẽ tự ngắt và giữ nguyên vị trí.
Model: KE002, KE004, KE005, KE006, KE008, KE010, KE016, KE028, KE040, KE050, KE080

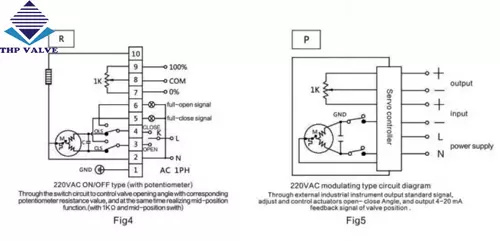

Bảng mạch của động cơ điện Haitima thì nhìn chung cũng không khác so với dòng sản phẩm Kosaplus chỉ khác về cấc chân đấu nối.
dây số 2 vẫn là dây chung (N), chân số 3 là mở. Chân số 4 là dóng, còn các chân 5,6,7,8 là các chân báo tín hiệu đèn về tủ van đang ở trạng thái nào
Model: HTE002, HTE005, HTE008, HTE010, HTE016, HTE020, HTE040, HTE060, HTE100
Cách bão trì bão dưỡng
Để van hoạt động tốt và liên tục và quan trọng là tuổi thọ cao thì việc bảo trì bão dưỡng định kỳ cũng hết sức quan trọng, trong quá trình sử dụng chúng ta thấy van có lỗi hặc có vấn đề gì đấy thì ta phải tiến hàng sữa chữa khắc phục ngay, tránh để kéo dài dẫn đến việc cả một hệ thống phải dừng hoạt động. nên vấn đề bão trì bão dưỡng phải tiến hành thường xuyên là liên tục.
